Smarta material

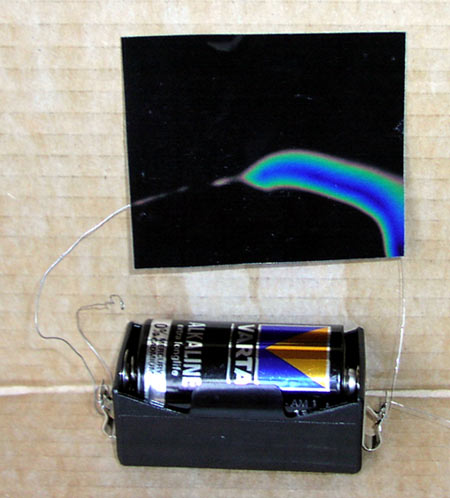

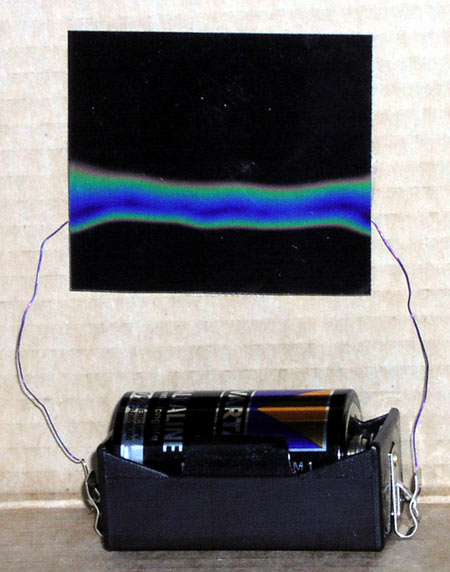

batt34.jpg - 25683 Bytes En definition på SMARTA MATERIAL: ”Materialet har en eller flera egenskaper som kan förändras på ett kontrollerat sätt genom extern påverkan, till exempel med tryck, temperatur, ljus eller magnetiskt fält.”
De framtida användningsområdena är inte klarlagda. Dessa material har ofta skapats under de senaste 60 åren.


gadolinium-mini (6K)
GADOLINIUM
ymptejp3-mini.jpg - 2602 Bytes
Ymptejp
faraday2-mini.jpg - 11992 Bytes
Faraday Film
smarthydropaint-mini.jpg - 2541 Bytes
Smart
fuktkänslig färg
smartqtc1-mini.jpg - 2008 Bytes
Smarta QTC-kontakter
diamagnetism-mini.jpg - 3131 Bytes
Diamagnetism DEMO

Smart flytande polymorf
autoheal-mini
Autoheal
krympslangweb
Smart krympslang
SMP-polymer-mini.jpg - 8508 Bytes
Smart Minnespolymer
Smarta metaller – testpaket muscle-wire.jpg - 1088 Bytes
Smart nitinoltråd
krymptub.jpg - 1245 Bytes
Krymphylsa
Batterihållare för 4AA cm12.jpg - 8512 Bytes
Kabelset CM12
Smart fjäder m tvåvägsminne (NiTiCu)
piezotransducer.jpg - 1650 Bytes
Smart piezomaterial
thermomagenta.jpg - 1086 Bytes
Smart termofärg
smartcoloursstartset.jpg - 1726 Bytes
Smarta färger startpaket
photocromicpigment.jpg - 2064 Bytes
Smart UV-blå färg
chameleonnano.jpg - 1504 Bytes
Smart kameleontfärg
energibeadsmini.jpg - 6969 Bytes
Energipärlor
uvliquid.jpg - 1286 Bytes
Smart UV-lösning
smartfarg192k.jpg - 1677 Bytes
Smarta färger demopack
linsplastmini.jpg - 6281 Bytes
Linsplast
Polymorphcolour.jpg - 1454 Bytes
Smart polymorf termoplast
elektrolycra503mini.jpg - 3061 Bytes
Elektrolycra
smartsilikonmini
Smart silkonslang


Smarta material
Här är ett exempel på vad man kan göra med vår polymorfa termoplast.
Det är Hans Rodas i Djura som tillverkar beten till fiske, minibalansare bl a.
Du når honom på hassedraget.hr@gmail.com






ymptejp2.jpg - 9846 Bytes

ymptejp3.jpg - 18522 Bytes

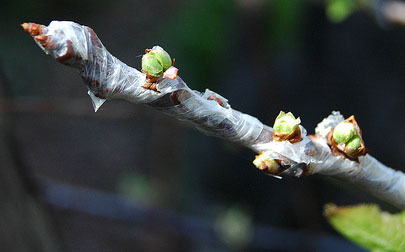

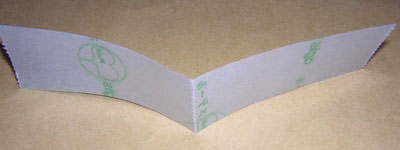

Smart Parafilm (Ymptejp)
1000x50mm
Plastfilmen utvecklades ursprungligen för att lösa laboratoriebehov att kunna försegla prover.
Nu används den också av modellbyggare, florister, ympning av fruktträd och blommor, hjälpmedel vid ögonfranslimning och av whiskyfantasterna för att försegla öppnade flaskor…………
Plastens egenskaper: Den kan töjas i alla riktningar upp till 8ggr, vattenånga kommer inte igenom men däremot kan syre och koldioxid passera genom folien.
Filmen är självförseglande och så seg att den kan dras över vassa och oregelbundna ytor utan att spricka. Den bryts ned på mindre än ett år av ljus och syre.
Placera ympen – försegla med ymptejp – klart.
Tejpa ett varv även över knoppen – den spränger plasten.
Pris 25:-/m




Ympning lathund för din planering
Samla ris i december/vinterbeskärningen
Ymptider: Barkymp = senvinter/vår (innan knoppar slår ut) –sparat ris.
Läggymp/Skarvymp = tidig ympning – färskt ris fungerar.
Klyvymp = både före och efter savning – färskt ris fungerar.
Okulering = efter midsommar – färska årskott används.

Det räcker med 7-10 cm tejp för två normalympar. Dela tejpen på mitten för bredd 25mm är perfekt.
Lycka till
diamagnetism.jpg - 39526 Bytes

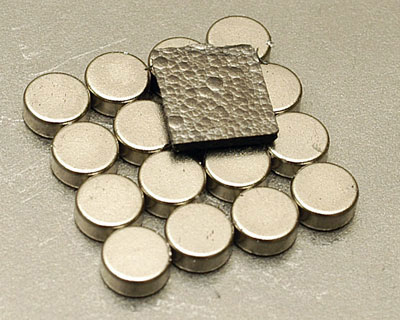

Diamagnetism DEMO
Materialet repellerar både magneters nord- och sydände.
Skivan kan därför sväva ovanför magneter.
Materiel: Pyrolytic Graphite 6x6mm, 16 små neomagneter, stålplatta och pincett.
OBS grafitbiten på bilden är större än den som ingår i satsen.
Inspireras av www.youtube.com "pyrolytic carbon"
Engelsk manual
Pris 112:-






gadoliniumcrop (32K)

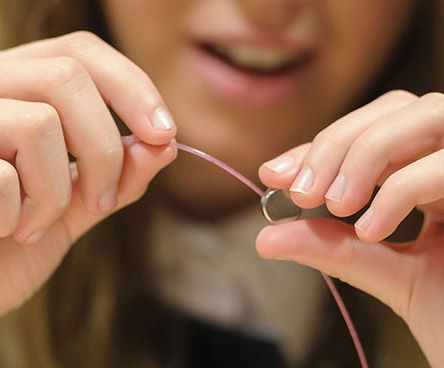

GADOLINIUM och SMART THERMO CORD

Jordartsmetall som är både ferro- och paramagnetisk.
Innesluten i en Thermofärgad plasttråd (10cm).
Neomagnet bifogas.
*******************
Dessutom ingår 20 cm Smart Thermo Cord med speciella töjningsegenskaper. Tråden räcker till ett armband.
Låshylsa bifogas.
Svensk manual.
Pris 32:-







autoheal

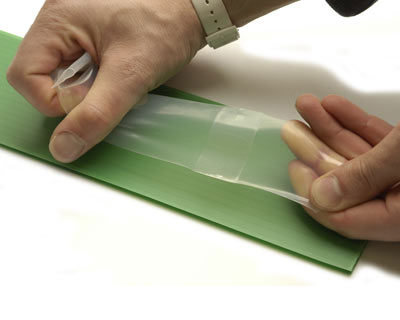

Smart AUTOHEAL 55x160 mm
Denna silikonvariant består av långa molekylkedjor.
Den kan ”reparera sig själv” tack vare Van der Waalskrafter och länkning av molekylerna.
Autoheal kan reparera ett snitt utan överlappning efter 15 sekunders tryck.
En variant är att lägga två remsor med överlappning och pressa på skarven. Efter 15 sekunder är det svårt att dra isär lagningen.
Engelsk manual
Pris 46:-

Smart AUTOHEAL 55x1000 mm
Engelsk manual
Pris 117:-




faraday film

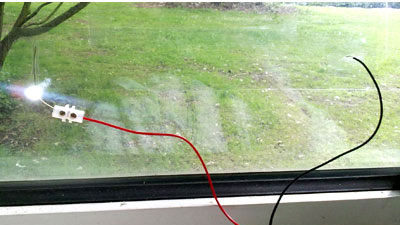

SMART FARADAY FILM (Ledande transparent plastfolie)
Filmens ena sida är täckt med ett metallager som är några atomer tjockt.
Påsen innehåller material för att demonstrera effekten.
Konstruera ”osynliga” kretsar.
(LED diodens långa ben kopplas till ”plus”)

Material:
Faradayfilm 150x33mm
2 sladdar m krokodilanslutning
1 LED-lampa
1 Batterihållare för 2AAx1,5V (Batterier ingår ej)
Pris 138:-




Om du önskar konstruera egna kretsar
Smart Faraday Film 605x100mm
Pris 270:-




Material med minne





Smart Minnespolymer i skivform 100x150x3 mm
Shape Memory Polymer (SMP)
Denna SMP är skapad som en plan skiva.
Materialet kan töjas 200% och kommer fortfarande ihåg sin ursprungliga form.
1. Upphetta skivan över 70 C. (Värmepistol, ånga eller hett vatten)
2. Nu kan den formas genom att sträckas ut eller böjas.
3. Vid avkylning behåller den sin nya form.
4. Om materialet upphettas igen så återtar det sin ursprungliga platta form.
Pris: 182:-





SMP-polymer



Smart krympslang
Denna plast ”minns” sin ursprungliga storlek. Materialet är en polyolefinpolymer som krymper 50% när den värms till 125 C. Slangens längd ändras inte.
Krympslang används tex som isolering vid elarbeten. Den kan användas i skolan för lödfria sladdanslutningar – se bild.
Värmepistol fungerar bra. Lödpenna som hålls nära slangen är också användbar. Samma plastmaterial kan användas till förpackning av emballage inom handel och transport. Satsen innehåller 20 cm långa slangar.
D= 2, 4, 6, 8 och 10mm
5 slangar/fp Pris 18:-

15 slangar/fp Pris 38:-


krympslangkrympslang på motor








smartwire-->

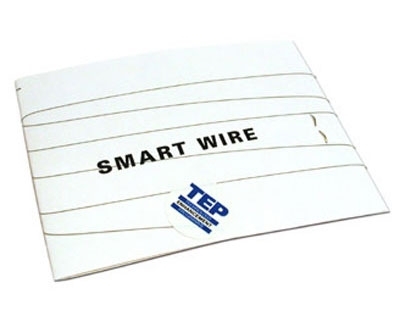

Smart nitinoltråd 1000 mm / 0,15 mm
Denna minnestråd drar ihop sig 5% vid 70 C.
Tråden lyfter ca 0,4 kg. Vid 52 C expanderar den igen.
Populärt kallas denna SMA-legering för Muscle wire
eftersom den ofta används till robotmuskler.
Svensk manual om smarta metaller 3s/A4
Krymphylsor är ett bra hjälpmedel
Pris 119:-






krymphylsa
Krymphylsa passar nitinoltråd 25/fp
Pris 27:-







Batterihållare för 4AA (6V) 10/fp
Pris 56:-





Kabelset cm12

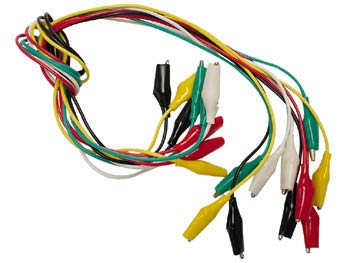

Kabelset CM12 längd 50 cm
10 kablar i fem färger med isolerade krokodiler (32 mm).
Mycket användbara när elever vill testa kopplingar som annars kräver lödning.
Pris 35:-







Smart fjäder m tvåvägsminne (NiTiCu)
Fjädern är baserad på en förzinkad kopparlegering som öppnar sig vid 75 – 80 C. Den drar ihop sig igen när den kyls. Produkten används i en engelsk tekokare.
Diam 11 mm /3 varv Pris 25:-

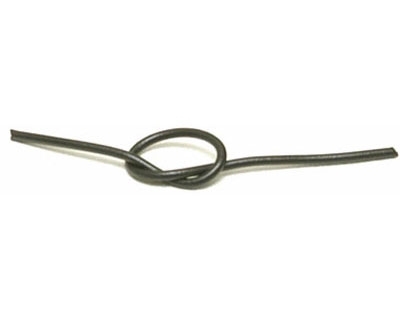

Smart superelastisk tråd 125 mm/0,3 mm + två hållare
Svensk manual 3s/A4
superelastis
Alla metaller som belastas blir elastiska omedelbart innan de blir permanent deformerade. Tråd av Nitilegering kan förbli elastisk till och med när du slår knut på den. Knyt tråden runt en penna. När du sedan löser knuten återtar den sin perfekt raka form. Dra i tråden – helt oväntat så töjer den ut sig. Minska dragkraften och tråden drar ihop sig igen.
Pris 55:-



Smart superelastisk tråd 1m/0,4 mm
Pris 72:-

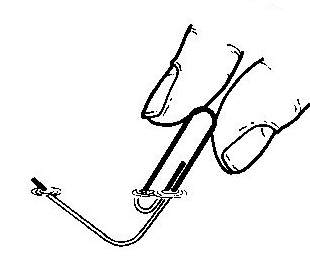

Trådhållare
Fäst trådens ändar som bilden visar.
wireholder.jpg - 24173 Bytes
Dessa hållare kan användas för att säkert låsa fast metalltrådar, hänga upp i stativ, belasta med vikter och koppla in strömkällor – både via banankontakter och krokodilklämmor.
2/fp Pris 39:-






Smart silikonslang
smartsilikon4.jpg - 20132 Bytes

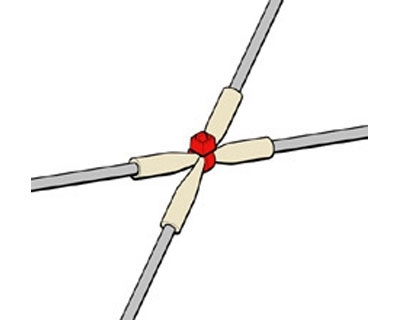

Denna slang hör egentligen inte till de smarta materialen, men rent praktiskt har den fått stor betydelse vid tillverkning av prototyper med rörliga delar. Slangen är ursprungligen framtagen för kirurgisk användning. Denna extra tjockväggiga, mjuka och följsamma variant är enkel att koppla och ”förlåtande” när olika dimensioner skall kopplas samman.
Båda varianterna passar till axlar 3 mm.
Den tunnare slangen passar för direkt kraftöverföring från vår elmotor med axel 2 mm.
smartsilikon3.jpg - 24657 Bytes

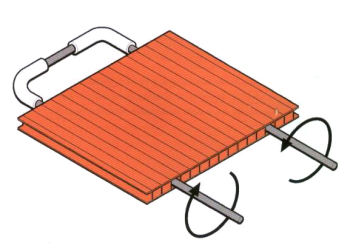

Slangen kan användas till:
Skjutande eller dragande kraftöverföring.
Ersätter enkla gångjärn.
Överföring av rotationsrörelse.
Kraftöverföring med friktion mellan axel/hjul
1,5 mm id/3,0 mm yd
50 cm/fp Pris 18:-



2,5 mm id/6,0 mm yd
50 cm/fp Pris 26:-






Smarta QTC-kontakter
Svensk tresidig manual
smartqtc1.jpg - 32238 Bytes
Detta är ett märkligt material som har en utomordentlig utvecklingspotential. Det kallas QTC (Quantum Tunnelling Composite) och har fått många utmärkelser som förnyare. Namnet antyder en komplicerad teori, men det den uträttar är lätt att förstå.
När du klämmer på materialet så sjunker den elektriska resistansen dramatiskt. Faktum är att den ändrar tillstånd från en nästan perfekt isolator till de resistansnivåer som gäller för metaller. Materialet är gummiliknande och kan tillverkas så att det reagerar på olika typer av tryck. Vi kan leverera QTC-tabletter eller QTC-folie. Båda reagerar direkt på lätt tryck.
Förutom tryck är materialet känsligt även för vridning och tänjning. Bilden visar ett enkelt sätt att demonstrera materialets egenskaper.
Smarta QTC-tabletter 4x4x1,5 mm
10/fp PRIS 114:-







Smart piezomaterial
Denna labövning vill visa att ett piezomaterial kan omvandla spänning till kraft och rörelse (ljud). Dessutom visas att en kraft kan omvandlas till spänning. Piezo-motorer och generatorer är idag högaktuella forskningsområden. Kvartsklockor och styrmotorer i kameralinser är kända områden. Sensorer i larmsystem, piezo-mikrofoner och piezo-högtalare är andra aktuella produkter.
Innehåll:
En piezo-högtalare av den typ som används i ”talande gratulationskort”, en lysdiod (3 mm) och två sladdar med krokodilklämmor.
Svensk manual
Pris /fp 24:-

10/fp Pris 170:-

piezo transducer





Smarta färger

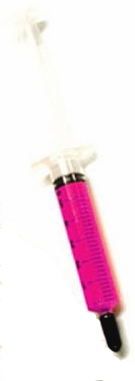

Smart termofärg
Dessa färger syns vid rumstemperatur, men redan vid 27 C försvinner de och enbart basfärgen vit syns. Färgen är acrylbaserad och mycket koncentrerad. Den vita basfärgen används för utspädning och är speciellt framtagen för att passa både till papper, plast och textil. Termofärgen kan också blandas med vanliga acrylfärger. Detta ger mycket stora variations möjligheter. Till ytterligare spädning och rengöring används vatten.
Acrylfärgerna i systemet passar till :
Screentryck, pensel, linoleumtryck

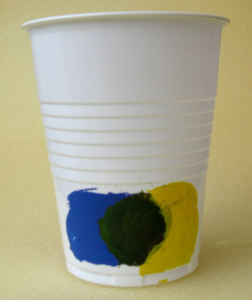

Bilden visar en plastmugg målad med Thermoblå och vanlig gul acryl. Området i mitten visar en blandning av dessa två färger. Nästa bild visar vad som händer när varmt vatten hälls i muggen. Vad händer om penseln görs ren i kallt eller varmt vatten?
Svensk manual.
smartfärg kall smartfärg varm
Blå (5 ml i spruta) Pris 42:-

Svart (5 ml i spruta) Pris 42:-

Magenta (5 ml i spruta) Pris 42:-

Grön (5 ml i spruta) Pris 42:-

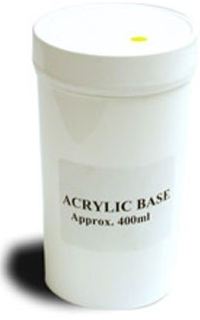

Acrylbas vit (20 ml i spruta) Pris 40:-

Acrylbas vit (400 ml i burk) Pris 89:-


Thermomagenta acrylbas-burk



Smart självlysande färgpigment

Modern keramprodukt som laddas med energi av ljus. Pulvret är högkoncentrerat och kan blandas med acrylfärg. Färgen lyser upp till 10 gånger längre tid än zinksulfid. Svensk manual
(5 g/burk) Pris 115:-

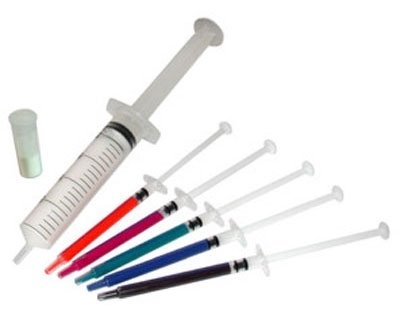

Smarta färger startpaket

Förpackningen innehåller 1 ml av vardera orange, blå, svart, magenta och grön termofärg, 20 ml vit basacrylfärg och
1 g högkoncentrerat ”Glow in the dark” pigment.
Engelsk manual Pris 168:-



smart färg start set



Smart UV-blå färg

Denna färg är känslig för UV-ljus. Den kan blandas med acrylfärg och ger en intensivt blå färg vid bestrålning.
3 ml i spruta Pris 51:-

photocromicpigment



Smart kameleontfärg

Färgen består av tunna silikonflagor i nanostorlek som är täckta med en titanförening. Pulvret blandas med klarlack. Beroende på siktvinkeln så ändras färgen från smaragdgrön till kopparröd. Denna lilla mängd kan täcka en mycket stor yta när den används som avslutande ytbehandling.
Svensk manual.
5 g (ca 20 ml/burk) Pris 71:-


chameleon nano

smarthydropaint.jpg - 18838 Bytes
Smart fuktkänslig färg
Måla över en tryckt/målad yta och färgen tycks halvtransparent.
När den torkat syns enbart vit färg. När färgen fuktas med vatten
Blir den transparent och avslöjar det som finns under.
Inspireras av youtube.com – sökord: squidarella
50 ml Pris 145:-







Energipärlor 9 mm
  100 pärlor/fp.

Plastpärlorna är färglösa inomhus, men påverkas omedelbart av UV-ljus och får blandade färger. Fem labbar om UV-undersökningar föreslås. Som avslutning kan eleverna tillverka sina egna "energihalsband" som ändrar färg beroende på strålningsintensiteten.
Pris 70:-

energibeads.jpg - 11468 Bytes

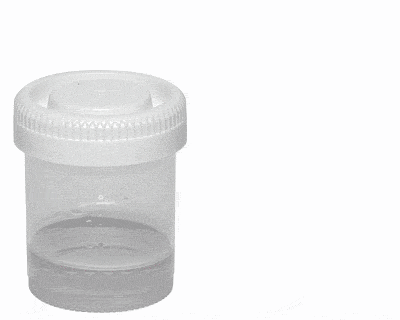

Smart UV-lösning

Vätskan består av flytande paraffin som till en volymprocent består av UV-känslig färg. Omslag sker från ofärgad lösning till plommonröd när vätskan bestrålas med UV-ljus. Färgomslag sker även utomhus i skugga.
Nuvarande kommersiell användning: Glasögonlinser som ändrar färg, fönster, UV-varningsmärken, ”energipärlor” och kläder med tryck.
Lämpad för demonstration/station men kan också delas upp i mindre behållare som gör lösningen lämpad för elevlabbar.

Pris 62:-


Smart uv vätska

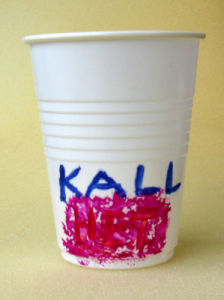

Smarta färger demopack

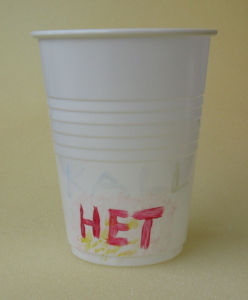

Förpackningen innehåller en plastmugg målad med termofärg. Fyra pappbitar målade med: termofärg på röd bakgrund, självlysande färg, UV-känslig färg och kameleontfärg på svart bakgrund. Dessutom ingår två energipärlor och en ruta Thermocolour Film 2,5cm x 2,5cm Svensk manual
Pris 50:-


smart färg kall smart färg het




linsplast.jpg - 15036 Bytes
Linsplast (synvilla)
Plasten har ett mönster av små veck som känns om du drar med nageln över ytan. Vecken bryter och reflekterar ljuset. Ögat tror att materialet är tjockare än det verkligen är. Lägg ett föremål på ytan och det tycks ligga i en grop.

8x11 cm Pris 28:-


23x32 cm Pris 98:-

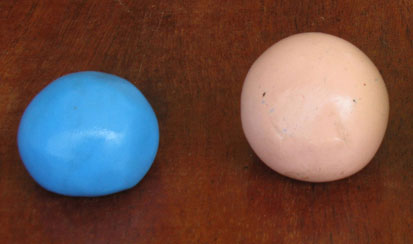

Smart vätska
Det ofarliga pulvret blandas med vatten tills lösningen liknar tjock grädde. Rör om snabbt med en sked och lösningen övergår till fast form. Minska hastigheten så blir den flytande igen.
Häll lite vätska i handen och kläm till samtidigt så omvandlas den till fast form. När du minskar trycket sipprar vätskan fram mellan fingrarna.
Svensk instruktion
200 ml pulver/påse 18:-

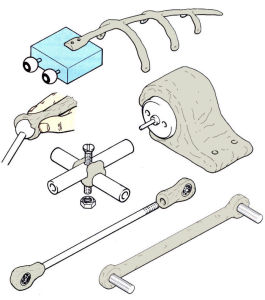

Smart polymorf termoplast
Denna tillhör en ny generation polymerplaster som förutspås en betydelsefull framtid. Smältpunkten är 62 C och detta innebär att det ogenomskinliga granulatet kan bli formbart med hjälp av varmt vatten. När materialet blir genomskinligt kan det formas till önskad form.
I rumstemperatur stelnar plasten snabbt och får samma utseende och hållbarhet som nylon. Luktfritt, giftfritt och kladdar inte.
Spara överblivet material. Eftersom detta är en äkta termoplast så kan den värmas igen och därmed återanvändas.
Det går lätt att tillverka modeller och prototyper. Används redan inom ortopedi och tillverkning av handikapphjälpmedel.
Engelsk manual
0,5 Liter ca 350g/påse Pris 140:-


Polymorph colour
Smart Polymorph



cfp.jpg - 14245 Bytes

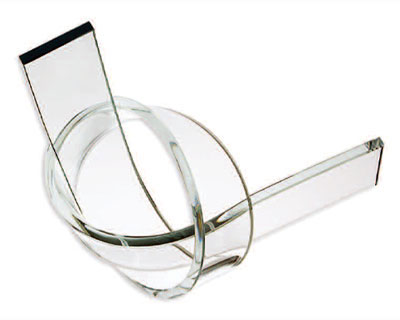

Smart CFP-plast 30x300x3mm
CFP är beteckningen för "Cold Forming Plastic"
Detta material ser ut som acryl men har en seghet som polycarbonat. Dessutom kan det formas för hand i rumstemperatur. (Gäller vid vinkling av remsor med 30 mm bredd. Bredare remsor kräver bockningsverktyg.) Materialet är också en minnespolymer eftersom den återtar sin plana form om den doppas i hett vatten. I hett vatten blir den så formbar att figurer liknande bilden kan formas. Med värmepistol kan delar av konstruktionen punktvärmas och formas om. Kan bearbetas med vanliga handverktyg.
Pris 20:-





Smart CFP-plast 500x300x3mm
CFP är beteckningen för "Cold Forming Plastic"
Pris 120:-





Smart flytande polymorf
Denna plastpolymer är flytande i rumstemperatur
men stelnar vid 2C.
Engelsk manual
30ml Pris 52:-











Smart Elektrolycra (5 OHM/ 100x25 mm)
Känsla och utseende som lycra. Lämpligt att använda som ledningsmaterial. Om tyget dras ut till 150 mm på längden ökar resistansen till 20 OHM. Om tyget sträcks på bredden sjunker resistansen till 2,5 OHM. Smala remsor av materialet kan användas för att värma upp kläder…………….

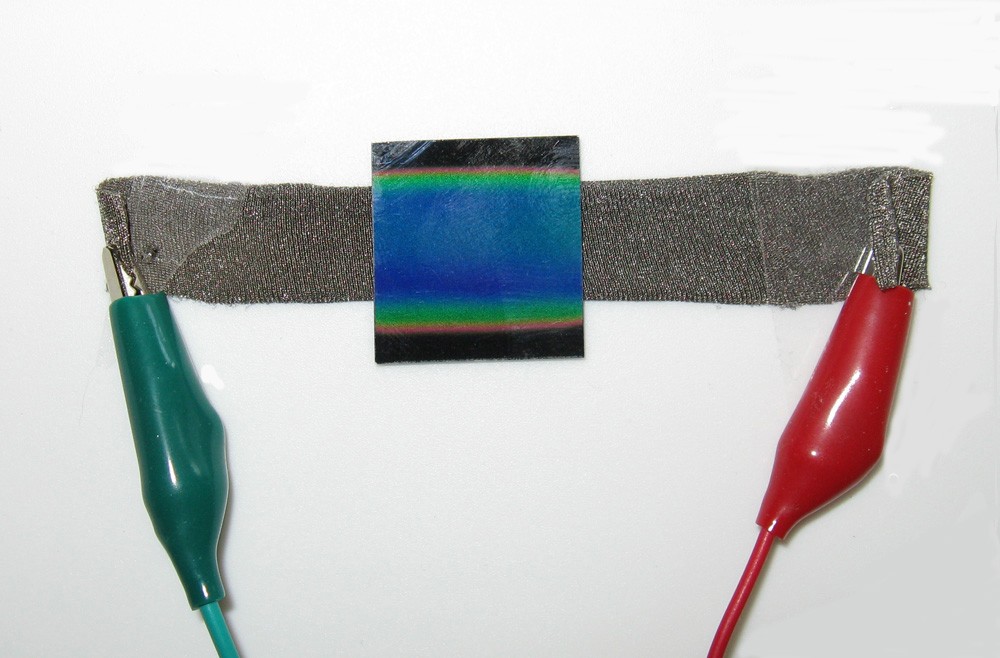

Bilden visar en 10 cm lång remsa som kopplas till batteri 4,5V. Temperaturhöjningen visas med en ruta Thermocolour Film.
Pris: 100x1450 mm 658:-
elektrolycra503web.jpg - 125169 Bytes
